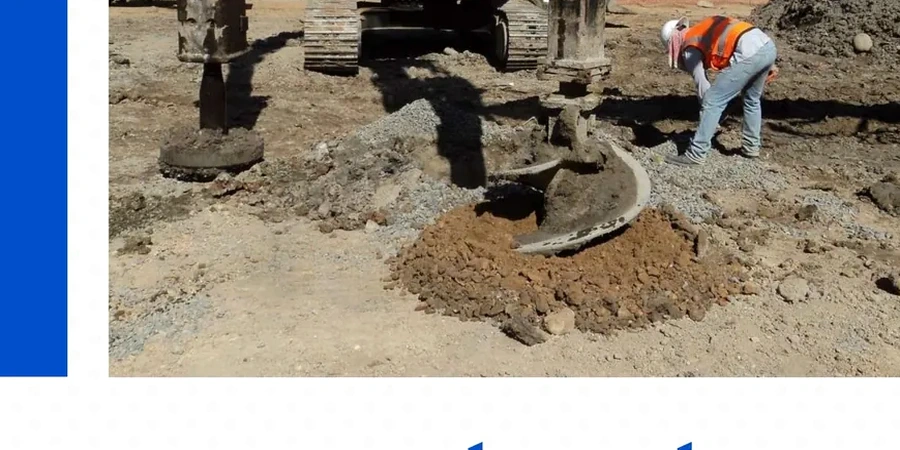

La depresión intermedia donde se asienta Linares acumula sedimentos volcánicos y fluviales que generan paquetes de suelos finos de baja capacidad portante. En zonas como el sector oriente de la ciudad, cercano a los canales de regadío, la napa freática alta combinada con limos arcillosos obliga a soluciones de mejoramiento que drenen y compacten simultáneamente. Las columnas de grava resuelven ese doble desafío. Sustituimos entre un 15 y un 35 por ciento del suelo blando por grava compactada, creando drenes verticales que aceleran la consolidación y aumentan la resistencia al corte. Para dimensionar el espaciamiento y diámetro, correlacionamos los resultados de un ensayo CPT con la estratigrafía precisa del predio, evitando sobrecostos por exceso de perforación o fallas por subdimensionamiento. En Linares, donde la actividad agrícola y la expansión urbana compiten por el suelo estable, este método permite construir naves, bodegas y conjuntos habitacionales sin recurrir a cimentaciones profundas excesivamente costosas.
En suelos limosos con napa freática alta como los del valle de Linares, la columna de grava funciona como dren y refuerzo simultáneo, acelerando la consolidación primaria.
Contexto regional
Un error que vemos repetirse en proyectos agrícolas e industriales de la zona es asumir que cualquier grava de río sirve para construir las columnas. El acopio de material chancado del río Achibueno o del Ancoa, si no se lava y clasifica correctamente, contiene finos plásticos que obturan la capacidad drenante del sistema. Cuando eso ocurre, la columna no disipa la presión de poros durante un sismo y el conjunto suelo-columna pierde rigidez, anulando el efecto de mejoramiento. Otra falla frecuente es no verificar la continuidad de la columna con ensayos de integridad. En Linares, donde la actividad sísmica es recurrente y la norma NCh 433 exige verificar el desempeño del suelo de fundación, un diseño sin control de calidad en obra expone la estructura a asentamientos totales y diferenciales inaceptables. El bulbo de confinamiento debe ser continuo; una interrupción por derrumbe de paredes durante la instalación genera un punto débil que compromete todo el sector mejorado.
Preguntas más comunes
¿Qué tipo de suelo en Linares se beneficia más con las columnas de grava?
Los depósitos de limos arenosos y arcillas blandas del valle central, típicos en la periferia de Linares, responden muy bien al tratamiento. Estos suelos suelen tener una resistencia al corte no drenada baja (entre 20 y 50 kPa) y alta compresibilidad. Las columnas de grava drenan el exceso de presión de poros y rigidizan la masa de suelo, reduciendo asentamientos y mejorando la estabilidad general del terreno de fundación.
¿Cuál es el costo referencial para el diseño e instalación de columnas de grava en un proyecto en Linares?
El valor del diseño y la supervisión técnica suele oscilar entre $619.000 y $2.193.000, dependiendo de la complejidad del perfil de suelo, la cantidad de columnas a verificar y la profundidad del tratamiento. Este rango incluye la ingeniería de detalle, los ensayos de laboratorio para caracterizar el material de relleno y el control de densidad en obra.
¿Qué normativa chilena regula el diseño sísmico de un suelo mejorado con columnas de grava?
El diseño sísmico se rige por la NCh 433, que clasifica el tipo de suelo de fundación según la velocidad de onda de corte equivalente del perfil mejorado. Para estructuras industriales aplica también la NCh 2369. Al incorporar columnas de grava, el suelo pasa de un perfil blando (tipo D o E) a uno más competente, lo que reduce el coeficiente sísmico y las fuerzas de diseño sobre la estructura.
